一、星三角启动基本工作原理
星三角(Y-Δ)降压启动，核心思路是通过切换三相异步电动机定子绕组接线方式，降低启动瞬间电压，从而抑制冲击电流。该启动方式仅适用于铭牌标注380V三角形运行、具备6个绕组接线端子(U1、V1、W1、U2、V2、W2)的空压机主机电机。整套控制回路主要由主接触器、星形封星接触器、三角形运行接触器、时间继电器、热过载保护元件构成，运行分为两个阶段：
星形启动阶段
按下启动按钮，主接触器与星形接触器同时吸合，电机绕组尾端U2、V2、W2短接封星。此时每相绕组承受电压为额定线电压的1/√3(约58%额定电压)。启动电流仅为电机直接全压启动的1/3，大幅降低启动瞬间对厂区电网的冲击。需要重点留意：电压降低的同时，电机启动转矩也降至直接启动的1/3。这也是为什么星三角启动只允许空压机空载启动，主机内部存在残余压力、转子带负载时，极易出现启动失败、电机闷转发热。
三角形运行阶段

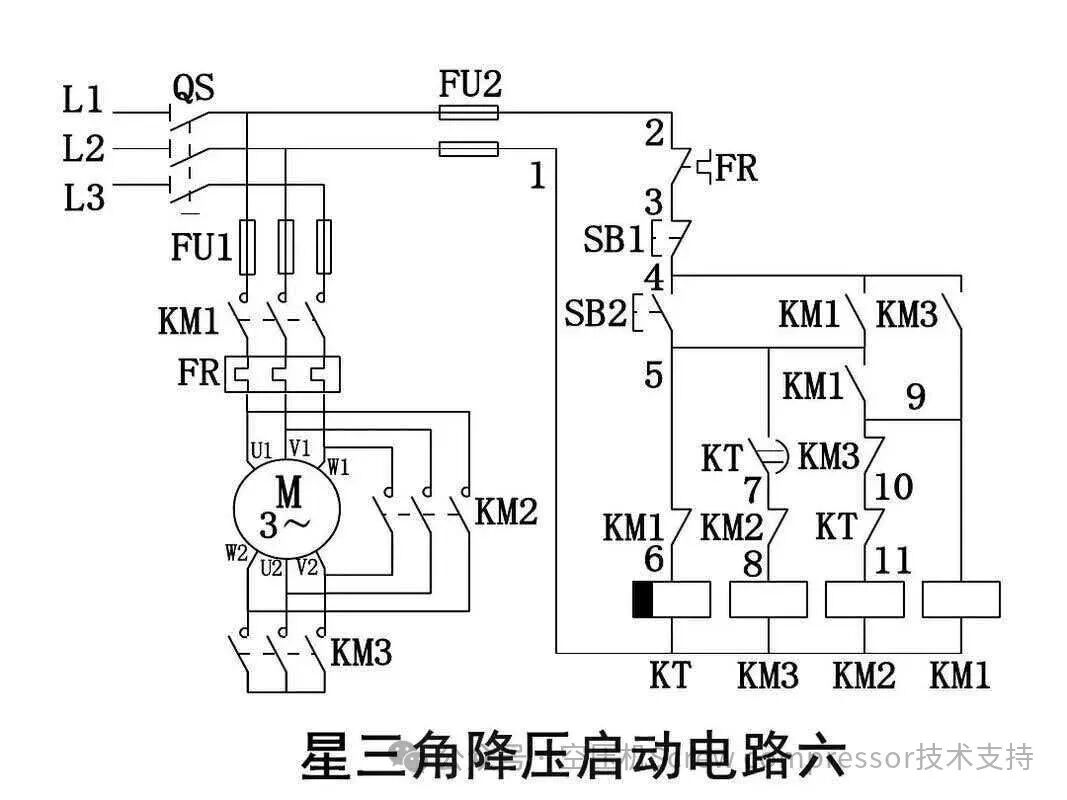

时间继电器达到预设延时后，控制回路断开星形接触器，短暂间隔(灭弧缓冲)后吸合三角形接触器。绕组首尾交叉连接，切换为三角形接法，绕组承受380V额定电压，电机输出额定转矩，空压机进入正常加载运行状态。配图建议：螺杆空压机星三角启动电气主回路简易原理图，标注KM1主接触器、KM2星形接触器、KM3三角形接触器、电机六个接线端子
二、螺杆空压机选用星三角启动的适用范围与局限
很多企业采购阶段盲目选择星三角启动控制柜，忽视设备工况，后期频繁出现启动故障。结合国标规范与空压机工况，明确适用边界：
适用场景
电机功率范围：行业普遍用于11kW～75kW喷油螺杆空压机;电网条件：厂区变压器容量有限，电机直接启动会造成母线电压骤降，影响周边精密设备;运行模式：空压机具备完整放空阀，启动阶段可以实现主机无压空载;运维需求：预算有限，对比软启动器、变频启动装置，星三角控制柜硬件成本更低、结构简单，备件通用性强。
不可忽视的先天短板(运维高频隐患)
启动转矩不足：绝对禁止空压机带载、带残余压力启动。如果放空阀故障，油气筒留存压力，转子负载增大，星形模式下转矩不足以带动主机旋转，长时间闷转直接烧毁电机绕组;切换冲击无法完全消除：星形转三角形的瞬间，依旧存在二次电流冲击。频繁启停工况下，接触器触点容易电弧烧蚀;电机硬性要求：电机必须拥有6个引出端子，铭牌规定380V三角形接法;普通单电压三端子电机无法改造使用;启停频次限制：GB 14048.4标准要求，星三角启动装置不适用于每小时频繁启动工况，空压机启停次数建议控制在每小时6次以内。对比总结：如果现场空压机频繁加卸载、短周期反复启停，或者无法保证空载启动条件，应当优先选用软启动器，替代星三角启动方案。
三、现场安装与调试核心技术要点
空压机电气安装阶段的规范操作，是避免后期故障的根本。很多跳闸、异响问题，根源都是初次安装调试不标准。
3.1 主回路接线硬性要求

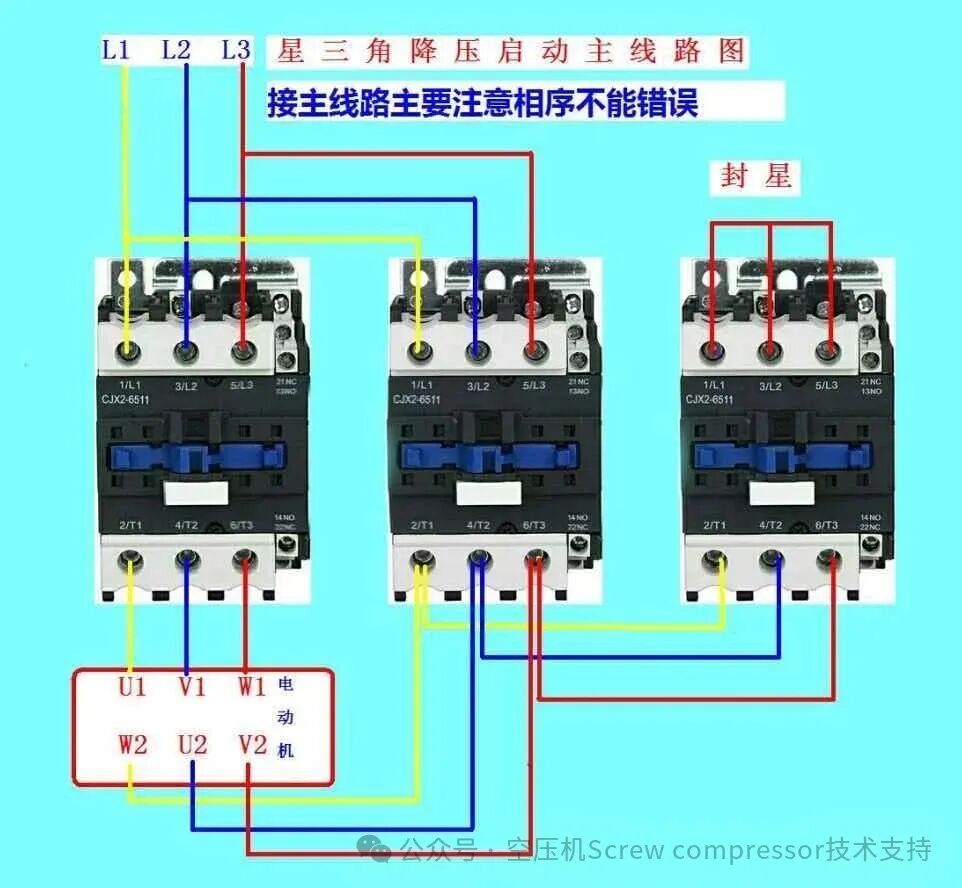

电机接线盒端子顺序严禁混淆。U1、V1、W1为绕组首端，U2、V2、W2为尾端;三角形接法必须严格按照U1-V2、V1-W2、W1-U2交叉接线。首尾接反最典型现象：星形启动正常，切换三角形后电机剧烈抖动、异响、电流超标跳闸。所有接线端子紧固力矩达标。空压机启动冲击电流大，端子松动会持续发热氧化，逐步发展为虚接、缺相运行。年度检修时，必须断电复检控制柜与电机接线盒所有螺栓。线缆选型区分线路位置：电源至接触器主线按照电机额定电流选型;不要错误缩小电机出线电缆截面。
3.2 互锁保护(重中之重，安全红线)
星形接触器与三角形接触器严禁同时吸合，一旦两个接触器同步闭合，三相电源直接短路，瞬间烧毁元件，严重时引发电气火灾。现场必须双重防护：电气互锁：将两支接触器自带常闭辅助触点串联至对方线圈控制回路;进阶方案：条件允许加装机械互锁装置;高端空压机控制柜还会增加灭弧延时，星形接触器断开后，等待0.1s～0.3s再接通三角形接触器，避免电弧造成瞬间导通短路。现场常见低级错误：控制柜改造时拆除互锁触点，追求临时通电，留下重大安全隐患。
3.3 时间继电器延时参数设置
切换时间没有统一固定数值，不能仅凭经验统一设置5秒、8秒，设置过长或过短都会损坏设备。时间过短：电机转速尚未上升稳定，立刻切换三角形，二次冲击电流极大，空开瞬时跳闸、接触器拉弧;时间过长：电机长期处于星形低压运转，转矩不足，闷转升温，绕组过热老化。推荐调试方法：空载状态启动空压机，使用钳形电流表监测进线电流。星形启动电流冲高后持续回落，当电流趋于平稳后，再增加1～2秒缓冲作为切换时间。行业参考区间：11～30kW空压机设置3～6s;37～75kW空压机设置6～10s。调试完成后做好标记，每年换季维保复测调整。
3.4 配套保护元件整定
热过载继电器：按照电机额定电流1.0～1.05倍整定，作为电机长期过载保护;不能依靠断路器替代过载保护;空气断路器：承担短路保护，避开长延时过载保护功能，区分保护层级，防止误跳闸;联动逻辑：热继动作触发故障信号，空压机控制系统立即锁定启动，避免反复强行启动。配图建议：现场控制柜实拍示意图，标注时间继电器、热继电器、三组接触器位置
四、螺杆空压机星三角启动典型故障、原因与排查方案
结合上千台空压站故障案例，整理四类最高发故障，提供循序渐进的排查思路，方便运维人员现场快速定位。
故障一：按下启动按钮，星形模式无法启动，电机不转、仅发出嗡嗡声
可能诱因：① 放空阀失效，油气分离器内部留存压力，主机带载启动;② 电源缺相，主回路某一相线路断开、接触器触点烧蚀;③ 时间继电器损坏、控制回路断线;④ 电机轴承抱死、主机转子机械卡滞。排查顺序：先泄压，手动打开放空阀确认系统无压力;断电检查三相线路通断;手动测试接触器机械动作;最后检查主机机械有无卡阻。
故障二：星形启动正常，切换三角形瞬间立即跳闸
这是星三角最常见高危故障：① 切换延时设置太短，电机转速不足;② 接触器互锁失效，存在瞬时短路;③ 电机绕组首尾接线错误;④ 三角形接触器主触点绝缘老化、对地漏电;⑤ 电源电压偏低，切换瞬间压降超标。实操建议：先延长切换时间测试;断电核查互锁回路;核对电机六根引线相序，切勿随意调换接线。
故障三：切换完成后电机抖动大、异响、运行电流偏高
典型诱因：电机接线盒绕组相序接反、接触器单侧触点接触不良造成电机缺相运行。长期缺相运行会快速击穿电机绝缘，很多电机烧毁事故由此演变而来。运维禁忌：不要带病持续运行，发现异常电流立刻停机断电检查。
故障四：接触器频繁烧蚀、触点打火粘连
诱因总结：切换冲击电流、启动过于频繁、端子松动发热、灭弧装置老化。处理措施：紧固全部接线;合理调整切换时间;评估工况，必要时改造为软启动方案;定期打磨或更换老化接触器。
五、空压机星三角系统日常维护管理规范
想要延长电气元件寿命，降低停机故障，应当把星三角控制柜纳入空压站常态化巡检清单。
日常巡检(每日)
设备运行期间观察接触器有无异响、焦糊气味;查看控制柜内温度是否过高;留意空压机启动全过程切换声音是否平稳，有无剧烈冲击噪音。
季度维保
停机断电，清理控制柜内粉尘、油污(空压机环境油气粉尘大，极易造成绝缘下降);检查接触器触点烧蚀情况;测试互锁机构可靠性;复核时间继电器延时参数。
年度大修
紧固全部动力端子;使用万用表、摇表检测电机绕组绝缘;校验热过载继电器动作精度;检查控制线路有无老化龟裂。
运维管理制度红线
严禁短接热继电器、拆除电气互锁;严禁在放空阀故障未修复情况下强行多次启动;不允许随意放大断路器额定电流规避跳闸故障。这类临时操作，短期看似解决问题，最终会造成电机、控制柜永久性损坏。
